コンクリートの凝結とは？始発・終結の定義とコールドジョイントを防ぐ施工管理の核心

コンクリートの凝結とは流動性を失い硬化へ移行する過程であり、JIS A 1147により貫入抵抗値3.5N/mm²を始発、28.0N/mm²を終結と定義する。温度10℃上昇で30〜60分早まり、JASS 5の打重ね時間管理が品質の要となる。

凝結は、温度・W/C・混和剤などによって変動し、打重ね時間や施工品質に直結するため適切な管理が不可欠です。今回の記事では、コンクリートの凝結に関して説明します。

結論（まず知っておくべき要点）

コンクリートの凝結とは、練り混ぜ直後の流動性をもつ状態から、流動性を失って硬化へ移行する過程を指します。
この段階では構造的な強度は発現していませんが、以下を決定づける施工管理上重要な指標です。

• 打重ね可能時間
• 仕上げ限界時間
• コールドジョイント発生リスク

凝結時間は、温度・水セメント比（W/C）・混和剤によって大きく変動します。したがって、

凝結の理解と制御＝施工品質の安定化と言えます。

凝結とは何か（硬化との違い）

コンクリートは、次の3段階で状態が変化します。

1. フレッシュ状態（可塑性があり流動する）
2. 凝結（流動性を失い、形が崩れなくなる）
3. 硬化（強度が発現し、構造体として機能）

凝結は「硬くなり始める前段階」であり、強度はまだほとんどありません。凝結と硬化を混同してる方も多いと思いますが、凝結と硬化は別の現象だと理解しておきましょう。

この段階を誤ると、

• 仕上げが間に合わない
• 打重ねで層が分離する
• コールドジョイントが発生する

といった致命的な施工不良につながります。

セメントの凝結とコンクリートの凝結の違い

項目	セメント	コンクリート
材料	セメントのみ	セメント＋骨材＋水＋混和剤
現象	水和反応	複合材料としての挙動
影響因子	水量・温度	W/C・骨材率・混和剤・温度

同じセメントを使っても、配合と環境条件が違えば凝結時間は大きく変わりますが、一般的に、セメントの凝結の方が早いとされています。

凝結時間の測定方法（一次ソース：JIS A 1147）

凝結は感覚で判断してはいけません。公的基準として、JIS A 1147「コンクリートの凝結時間試験方法」が定められています。

プロクター貫入抵抗試験

判　定	貫入抵抗値
始　発	3.5 N/㎟
終　結	28.0 N/㎟

この抵抗値に達する時間を測定し、数値で管理します。

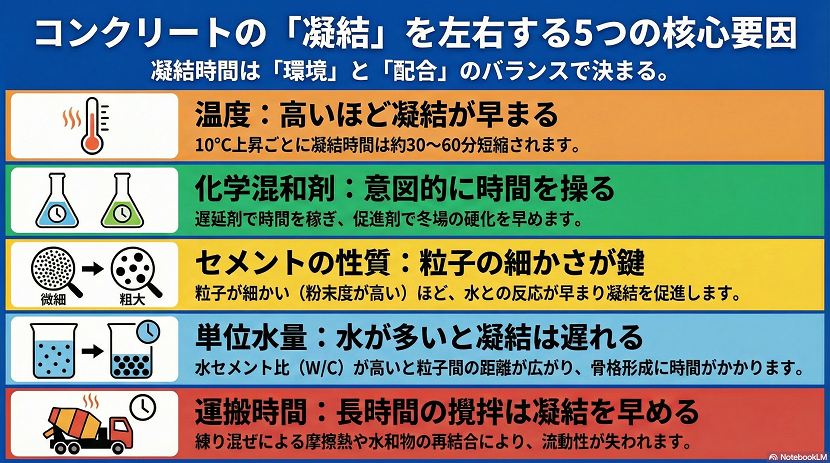

凝結を左右する5つの核心要因

コンクリートの凝結時間は、主に「化学反応（水和反応）の速度」と「セメント粒子の密度」によって決まります。

温度（外気温・材料温度）

【最も影響が大きい要因】 セメントと水の化学反応は、温度が高くなるほど活発になります。

• 高温時（暑中）： 水和反応が急激に進み、凝結が早まります。
• 低温時（寒中）： 反応が停滞し、凝結が遅れます。
• 実務の目安： 一般にコンクリート温度が10°C上昇すると、凝結時間は約30分〜60分短縮されます。

化学混和剤の種類と使用量

【コントロールのための手段】現場の状況に合わせて、凝結時間を意図的に調整するために使用されます。

• 高性能AE減水剤：流動性を保つことで間接的に凝結の質を安定させますが、過剰投与は遅延の原因になります。
• 凝結遅延剤：暑中コンクリートや長距離運搬時、または大断面の打設（マスコンクリート）で、打ち重ね時間を確保するために使用。
• 凝結促進剤：冬期の施工で初期凍害を防ぐために使用。

セメントの性質

【材料選定による違い】セメントの化学組成や粒子の細かさ（粉末度）によって異なります。

• 化学組成：アルミン酸三カルシウム（C₃A）やエーライト（C₃S）の含有量が多いほど、初期の水和反応が大きくなります。
• 粉末度：セメント粒子が細かい（ブレーン値が高い）ほど、水との接触面積が増え、凝結は早まります（例：早強ポルトランドセメント）。

単位水量と水セメント比（W/C）

【物理的な距離の影響】

• 水が多い（高W/C）： セメント粒子同士の距離が離れるため、水和生成物が結びついて骨格を作る（＝凝結する）までに時間がかかります。
• ブリーディングの影響： 単位水量が多いと、表面に水が浮く「ブリーディング」が発生し、表面の凝結判断を誤らせる原因（偽凝結など）にもなります。

練り混ぜ・運搬時間

【時間経過によるロス】

攪拌（かくはん）： アジテータ車で長時間練り混ぜ続けると、摩擦熱による温度上昇や、微細な水和生成物の破壊と再結合が繰り返され、見かけ上の流動性が低下し、凝結を早める要因となります。

現場で差がつく「ワンポイント」

「表面の乾き」と「内部の凝結」を混同しない：風が強い日や湿度が低い日、コンクリートの表面だけが白く乾いて固まったように見える「プラスチック収縮ひび割れ」のリスクが高まります。

しかし、内部の凝結（貫入抵抗）はまだ進んでいないことが多く、この状態で「固まった」と判断して仕上げを急ぐと、後から表面が波打つ原因になります。

打重ね時間とコールドジョイント：施工品質を左右する「許容限界」

コンクリート施工において、最も警戒すべき欠陥の一つがコールドジョイントです。コールドジョイントとは、先に打ち込まれたコンクリートの凝結（固まり）開始後に、次層のコンクリートを打ち重ねることで、上下の層が一体化せず、不連続な面が生じてしまう現象を指します。

打重ね時間制限の公的基準（JASS 5）

現場管理の指針となるのが、日本建築学会のJASS 5（建築工事標準仕様書）です。外気温に応じて、以下の「外気温による打重ね時間制限」が定められています。

外気温の区分	許容される打重ね時間制限
25℃ 未満	150分（2.5時間）以内
25℃ 以上	120分（2.0時間）以内

重要ポイント：この時間は「練り混ぜ開始から、次層の打ち込みが完了するまで」の時間です。アジテータ車の運搬時間も含めて計算する必要があります。

なぜ「凝結」が関係するのか

先に打込んだコンクリートが「始発（3.5 N/mm²）」に近づくと、バイブレーターを挿入しても穴が塞がらなくなったり、後から打込んだ層と混ざり合わなくなります。

つまり、「打重ね制限時間 ＝ 先行層が流動性を失うまでの猶予時間」と言い換えることができます。

突き棒による貫入試験方法

この試験方法は、コンクリートの凝結試験を簡易的に行うもので、JIS A 1147(コンクリートの凝結時間試験方法)の結果と相関があるため凝結試験の代用として行われます。

打設したコンクリートを突き棒もしくは鉄筋(丸鋼・異形棒鋼)で直に突き、その挿入深さで凝結の程度を確認するという方法です。

使用する突き棒と突き方によって、いくつかやり方があるのですが、理論的には同じ考え方をしています。

失敗から学ぶ（施工実例：現場の落とし穴）

• 事例：順調に進んでいた大規模スラブ打設中、ポンプ車が1時間故障で停止。
• 教訓： 予期せぬ中断に備え、中断部を「打ち継ぎ目」として処理する準備（ワイヤーメッシュや仕切り板の用意）を施工計画に入れておくべきだった。
• 失敗の原因： 故障復旧後、25℃を超える環境下で制限時間の120分を超過。そのまま打ち続けたが、翌日、故障箇所の境目に明確なコールドジョイントが発生した。

• 事例：夏期に外気温35℃の現場で、通常配合のまま打設。
• 失敗の現象：型枠脱型後、壁の窓枠下あたりに特に層状の境界やバイブレーターの跡が残り、ジャンカに近い状態となっていた。
• 原因：打設計画の見積り不足による時間経過・遅延形混和剤未使用によるスランプ低下によるワーカビリティー不足。

実務チェックリスト

□ 今日の最高気温を確認したか？（120分か150分かの判断）
□ コンクリートの練り混ぜ開始時刻を伝票で確認しているか？
□ 打重ね時間を逆算した打設計画となっているか？
□ 混和剤の種類を確認しているか？
□ 寒中時には初期養生の準備を確認したか？

FAQ
